ॲल्युमिनियम खिडक्या आणि दरवाजेनिवासी, व्यावसायिक, औद्योगिक आणि उच्च उंचीच्या आर्किटेक्चरमध्ये मोठ्या प्रमाणावर वापरले जातात कारण ते संरचनात्मक सामर्थ्य, डिझाइन लवचिकता, हवामान प्रतिरोधकता, कमी देखभाल आवश्यकता आणि आधुनिक ग्लेझिंग सिस्टमसह सुसंगतता एकत्र करतात. तथापि, सर्वात प्रभावी तपशील म्हणजे केवळ ॲल्युमिनियम निवडणे ही बाब नाही. फ्रेम सीरिज, मिश्र धातु ग्रेड, ओपनिंग कॉन्फिगरेशन, ग्लास बिल्ड-अप, थर्मल सेपरेशन, सील, हार्डवेअर, पृष्ठभाग उपचार, ड्रेनेज आणि इंस्टॉलेशन तपशील हे सर्व पूर्ण झालेल्या ओपनिंगच्या अंतिम कामगिरीवर प्रभाव टाकतात. हे घटक एकत्र कसे कार्य करतात, सामान्य कॉन्फिगरेशन्सची तुलना कशी करावी, इमारतीच्या वातावरणाशी सिस्टीम कशी जुळवावी आणि सुविधा किंवा सेवा कार्यक्षमतेत घट करू शकणाऱ्या तपशीलातील चुका कशा टाळाव्यात हे हे मार्गदर्शक स्पष्ट करते.
सामग्री सारणी
थेट विषयावर जाण्यासाठी कोणत्याही विभागावर क्लिक करा.
मॉडर्न ओपनिंगमध्ये मटेरिअल चॉइस महत्त्वाची का आहे
खिडकी किंवा दार काचेच्या फलकाभोवती असलेल्या चौकटीपेक्षा जास्त असते. हे इमारतीच्या लिफाफ्याचा भाग बनते, लोक आतील जागेचा कसा अनुभव घेतात यावर परिणाम करते आणि वारंवार उघडण्याच्या चक्रात, बदलते तापमान, वाऱ्याचा दाब, पाऊस, सूर्यप्रकाश आणि दैनंदिन स्वच्छता या अंतर्गत काम करावे लागते.
म्हणूनच सिस्टम डिझाइनसह सामग्रीची निवड एकत्रितपणे विचारात घेतली पाहिजे. आर्किटेक्चरल ऍप्लिकेशन्ससाठी ॲल्युमिनियम आकर्षक आहे कारण ते ताकद, मितीय स्थिरता, फॅब्रिकेशन लवचिकता आणि तुलनेने कमी संरचनात्मक वजन यांचे उपयुक्त संयोजन देते. हे जटिल विभागांमध्ये देखील काढले जाऊ शकते, जे डिझाइनर आणि उत्पादकांना चेंबर्स, ग्लेझिंग पॉकेट्स, ड्रेनेज पथ, गॅस्केट्स, फास्टनर स्थाने आणि इतर कार्यात्मक वैशिष्ट्ये एका समन्वित प्रोफाइल सिस्टममध्ये एकत्रित करण्याची परवानगी देतात.
निवासी प्रकल्पासाठी, ते बारीक दृष्टीकोन आणि व्यावहारिक वायुवीजन मध्ये अनुवादित होऊ शकते. व्यावसायिक इमारतीसाठी, प्राधान्यक्रम मोठ्या चकाकी असलेल्या भागांकडे, वारंवार उघडण्याच्या चक्रांकडे, मजबूत हार्डवेअरकडे किंवा हवा आणि पाण्याच्या हालचालींवर कडक नियंत्रण ठेवू शकतात. किनारपट्टीच्या वातावरणात, पृष्ठभागाचे संरक्षण आणि गंज प्रतिकार विशेषतः महत्वाचे बनतात. उच्च-वाऱ्याच्या प्रदेशात, प्रोफाइल भूमिती, मजबुतीकरण, काचेची निवड आणि अँकरिंगकडे लक्ष देणे योग्य आहे.
प्रोफाइल ग्लेझिंग, हार्डवेअर, वाऱ्याचा दाब आणि ऑपरेटिंग फोर्समधून इमारतीच्या संरचनेत भार हस्तांतरित करतात.
अवांछित हवा आणि पाण्याची हालचाल मर्यादित करण्यासाठी फ्रेम, सील, ड्रेनेज चॅनेल आणि ग्लेझिंग एकत्र काम करतात.
प्रोफाइलचे परिमाण, दृश्यरेषा, फिनिश, रंग आणि उघडण्याच्या शैलीचा दर्शनी भाषेवर प्रभाव पडतो.
युनिट किती सहज उघडते, बंद होते, लॉक होते, हवेशीर होते आणि संरेखित राहते हे हार्डवेअर आणि फ्रेम भूमिती निर्धारित करतात.
म्हणून सर्वात मजबूत प्रणाली एका वैशिष्ट्याद्वारे परिभाषित केलेली नाहीत. कामगिरी समन्वयातून येते. उच्च दर्जाचे मिश्र धातु खराब ड्रेनेजची भरपाई करू शकत नाही. जर सॅश भूमिती चुकीची असेल तर मजबूत फ्रेम विश्वासार्ह सील तयार करू शकत नाही. उत्कृष्ट काच खराब स्थापित परिमिती संयुक्त वर मात करू शकत नाही. संपूर्ण असेंब्ली एक इंजिनीयर्ड ओपनिंग मानली जाणे आवश्यक आहे.
स्ट्रक्चरल सिस्टम समजून घेणे
ॲल्युमिनियम ओपनिंगचे मूलभूत संरचनात्मक तर्क सरळ आहे: एक्सट्रूडेड प्रोफाइल फ्रेम आणि हलवता येणारे विभाग तयार करतात, ग्लेझिंग समर्पित पॉकेट्समध्ये धरले जाते, हार्डवेअर प्रबलित भागात ठेवलेले असते आणि सीलिंग घटक स्थिर आणि हलवलेल्या भागांमधील अपेक्षित अंतर बंद करतात.
प्रणालीला अत्याधुनिक बनवणारी गोष्ट म्हणजे या घटकांमधील परस्परसंवाद. बाहेरून कॉम्पॅक्ट दिसणाऱ्या प्रोफाइलमध्ये अनेक अंतर्गत कक्ष असू शकतात. ते चेंबर्स कडकपणा, ड्रेनेज रूटिंग, फास्टनर प्लेसमेंट किंवा थर्मल सेपरेशनमध्ये मदत करू शकतात. वास्तविक प्रोफाइल भूमिती केवळ दृश्यमान पृष्ठभागापेक्षा अधिक उपयुक्त तांत्रिक कथा सांगू शकते.
निश्चित फ्रेम आणि ऑपरेट करण्यायोग्य विभाग
निश्चित परिमिती फ्रेम उघडणे आणि भिंत यांच्यातील कनेक्शन स्थापित करते. सॅश आणि ग्लेझिंगद्वारे हस्तांतरित केलेल्या भारांचा प्रतिकार करताना त्याची भूमिती राखणे आवश्यक आहे. याउलट, चालविण्यायोग्य विभागांना हालचालीसह कडकपणा संतुलित करावा लागतो. हार्डवेअर योग्यरितीने कार्य करण्यासाठी आणि सीलसाठी सातत्यपूर्ण संपर्क राखण्यासाठी त्यांचे परिमाण पुरेसे स्थिर असले पाहिजेत.
ग्लेझिंग पॉकेट
ग्लेझिंग पॉकेट ग्लास कसा बसलेला, सपोर्ट केलेला, टिकवून ठेवायचा आणि सील कसा ठेवायचा हे ठरवतो. गॅस्केटसाठी जागा सोडताना, ब्लॉक्स सेट करताना, ड्रेनेजच्या तरतुदी आणि आवश्यक काचेची जाडी असताना उत्तम प्रकारे डिझाइन केलेला खिसा काचेला योग्यरित्या आधार देतो. काच बिल्ड-अप आणि प्रोफाइल सिस्टममधील सुसंगतता नेहमी फॅब्रिकेशन करण्यापूर्वी तपासली पाहिजे.
सांधे आणि कनेक्शन बिंदू
व्हिज्युअल तुलना करताना कॉर्नर जॉइंट्स आणि मेकॅनिकल कनेक्शनकडे अनेकदा दुर्लक्ष केले जाते कारण ते पूर्ण झालेल्या उद्घाटनाचा सर्वात स्पष्ट भाग नसतात. तरीसुद्धा, ते संरेखन, कडकपणा, सीलिंग सातत्य आणि दीर्घकालीन ऑपरेशनवर प्रभाव टाकू शकतात. अचूक कटिंग आणि अचूक कॉर्नर असेंबली बाब विशेषत: जेव्हा सतत दर्शनी भागात एकाधिक युनिट्स स्थापित केली जातात.
प्रकल्प कार्यसंघांसाठी, एक उपयुक्त सवय म्हणजे केवळ छायाचित्रांवरून फ्रेमचे मूल्यांकन करण्याऐवजी संपूर्ण विभाग रेखाचित्राची विनंती करणे. एक विभाग एका दृश्यात प्रोफाइल खोली, चेंबर व्यवस्था, ग्लेझिंग भत्ता, थर्मल अडथळा स्थान, ड्रेनेज मार्ग, गॅस्केट स्थिती आणि हार्डवेअर इंटरफेस प्रकट करू शकतो.
ॲल्युमिनियम खिडक्या आणि दरवाजेइंजिनीयर असेंब्ली म्हणून चांगल्या प्रकारे समजले जाते. वाक्प्रचार अगदी सोपा वाटू शकतो, परंतु प्रोफाइल मालिका, उघडण्याची शैली, मिश्र धातु, काच, थर्मल डिझाइन, सील आणि पर्यावरणीय आवश्यकतांवर अवलंबून वास्तविक तांत्रिक प्रणाली लक्षणीयरीत्या बदलू शकते.
मिश्रधातूची निवड कार्यक्षमतेवर कसा परिणाम करते
सर्व ॲल्युमिनियम प्रोफाइलमध्ये समान यांत्रिक वैशिष्ट्ये नाहीत. मिश्रधातूचे कुटुंब आणि स्वभाव सामर्थ्य, उत्पन्नाचे वर्तन, वाढवणे, मशीनिंग प्रतिसाद आणि विशिष्ट लोड आवश्यकतेनुसार प्रोफाइल कसे डिझाइन केले जाऊ शकते यावर प्रभाव पाडतात.
आर्किटेक्चरल सिस्टीमसाठी, दोन ग्रेड वारंवार विचारात घेतले जातात 6063-T5 आणि 6061-T6. ते प्रत्येक अनुप्रयोगात अदलाबदल करण्यायोग्य नसतात. योग्य निवड आवश्यक प्रोफाइल भूमिती, लोडिंग स्थिती, फॅब्रिकेशन पद्धत आणि प्रकल्प तपशील यावर अवलंबून असते.
| साहित्य ग्रेड | टिपिकल कॅरेक्टर | ठराविक डिझाइन विचार | जेथे ते उपयुक्त असू शकते |
|---|---|---|---|
| 6063-T5 | चांगल्या पृष्ठभागाच्या परिष्करण वैशिष्ट्यांसह मजबूत प्रोफाइल-एक्सट्रूजन उपयुक्तता | अनेक पारंपारिक आर्किटेक्चरल प्रोफाइल आणि तपशीलवार एक्सट्रूजनसाठी उपयुक्त | निवासी आणि सामान्य व्यावसायिक प्रणाली |
| ६०६१-टी६ | उच्च यांत्रिक शक्ती आणि मजबूत लोड-असर क्षमता | योग्यरित्या इंजिनियर केल्यावर अधिक मागणी असलेल्या स्ट्रक्चरल आवश्यकतांना समर्थन देऊ शकते | मोठे विभाग, जड ग्लेझिंग किंवा उच्च संरचनात्मक क्षमता आवश्यक असलेले अनुप्रयोग |
सामर्थ्य हा फक्त एक निवड निकष आहे
मजबूत मिश्रधातू आपोआप चांगले उघडणे तयार करत नाही. जर एखादे प्रोफाईल त्याच्या अभिप्रेत कर्तव्यासाठी अनावश्यकपणे जड असेल, तर प्रणालीचे इतर भाग चांगले होऊ शकत नाहीत कारण भौतिक शक्ती जास्त आहे. प्रोफाइल भूमिती, भिंतीची जाडी, स्पॅन, सपोर्ट स्पेसिंग, काचेचे वजन, हार्डवेअर व्यवस्था आणि अँकरिंगचे अद्याप मूल्यांकन करणे आवश्यक आहे.
अधिक उपयुक्त प्रश्न हा नाही की "कोणता मिश्रधातू सर्वात मजबूत आहे?" परंतु "कोणता मिश्रधातू योग्य भूमिती आणि उत्पादन सुसंगततेसह आवश्यक डिझाइनला समर्थन देतो?" त्या बदलामुळे अभियांत्रिकीचे चांगले निर्णय होतात कारण ते भौतिक गुणधर्मांना प्रत्यक्ष अनुप्रयोग परिस्थितीशी जोडते.
साहित्य शोधण्यायोग्यता आणि सुसंगतता
मोठ्या प्रकल्पांसाठी, उत्पादन बॅचमध्ये सातत्य महत्वाचे आहे. निवडलेल्या मिश्रधातू आणि स्वभाव तांत्रिक तपशीलांमध्ये स्पष्टपणे परिभाषित केले जावेत आणि उत्पादन नोंदीमुळे मान्यताप्राप्त सामग्रीला पर्यायांपासून वेगळे करणे शक्य झाले पाहिजे. प्रोफाइल मशीनिंग, एनोडायझिंग किंवा कोटिंग अनेक उत्पादन टप्प्यांमध्ये चालते तेव्हा सुसंगतता विशेषतः संबंधित असते.
- मिश्रधातू आणि स्वभाव परिभाषित करा:तांत्रिक पदाशिवाय "उच्च-शक्ती ॲल्युमिनियम" सारख्या व्यापक संज्ञा वापरणे टाळा.
- विभाग लोडशी जुळवा:साहित्य निवड आणि प्रोफाइल भूमिती एकत्र विचारात घेतले पाहिजे.
- फॅब्रिकेशन आवश्यकतांचे पुनरावलोकन करा:कटिंग, मशीनिंग, जॉइनिंग आणि फिनिशिंग तयार घटकाच्या व्यावहारिक कार्यक्षमतेवर परिणाम करू शकते.
- रेकॉर्ड संरेखित ठेवा:सामग्रीची वैशिष्ट्ये उत्पादन रेखाचित्रे आणि तपासणी दस्तऐवजीकरणाशी जुळली पाहिजेत.
फ्रेम मालिका आणि प्रोफाइल खोली कशी कार्य करते
फ्रेम मालिका बऱ्याचदा ॲल्युमिनियम प्रोफाइलची नाममात्र रुंदी किंवा स्ट्रक्चरल फॅमिली वर्णन करण्यासाठी वापरली जाते. ते खरेदीदार आणि डिझाइनरना तुलना करण्यासाठी एक सोयीस्कर प्रारंभ बिंदू देतात, परंतु केवळ मालिका क्रमांक खिडकी किंवा दरवाजाची संपूर्ण कार्यक्षमता परिभाषित करत नाही.
खोल फ्रेम चेंबर्स, काच, सील, मजबुतीकरण किंवा थर्मल-ब्रेक घटकांसाठी अधिक अंतर्गत जागा देऊ शकते. अधिक संक्षिप्त प्रोफाइल स्लिम व्हिज्युअल प्रमाण वितरीत करू शकते. कोणताही दृष्टीकोन सर्वत्र श्रेष्ठ नाही. योग्य संतुलन बिल्डिंग, ग्लेझिंग कॉन्फिगरेशन, स्ट्रक्चरल स्पॅन, हवामान एक्सपोजर आणि डिझाइन लक्ष्य यावर अवलंबून असते.
| डिझाइन व्हेरिएबल | याचा काय परिणाम होतो | व्हय इट मॅटर |
|---|---|---|
| प्रोफाइल खोली | विभाग कडकपणा, ग्लेझिंग निवास व्यवस्था, प्रणाली भूमिती | सखोल विभाग अतिरिक्त संरचनात्मक आणि कार्यात्मक जागा प्रदान करू शकतात |
| भिंतीची जाडी | स्थानिक कडकपणा, मशीनिंग वर्तन, कनेक्शनची ताकद | अपुरी विभाग रचना विकृती किंवा खराब हार्डवेअर समर्थन तयार करू शकते |
| चेंबर लेआउट | सामर्थ्य, निचरा, थर्मल धोरण | अंतर्गत भूमिती देखावा पेक्षा अधिक प्रभावित करते |
| ग्लेझिंग पॉकेट आकार | काचेची सुसंगतता आणि सीलिंग व्यवस्था | फ्रेमने निर्दिष्ट ग्लेझिंग बिल्ड-अप योग्यरित्या समर्थन करणे आवश्यक आहे |
एकच मालिका वेगळी कामगिरी का करू शकते
समान नाममात्र मालिका पदनाम असलेली दोन उत्पादने मिश्र धातु, भिंतीची जाडी, चेंबर डिझाइन, हार्डवेअर प्रणाली, काचेचे कॉन्फिगरेशन आणि थर्मल-ब्रेक बांधकाम यामध्ये भिन्न असू शकतात. म्हणून, सार्वभौमिक कार्यप्रदर्शन लेबलांऐवजी सिस्टीममधील अभिज्ञापक म्हणून मालिका क्रमांक मानले जावे.
तांत्रिक खरेदी आणि डिझाइन समन्वयासाठी, विभाग रेखाचित्रांची शेजारी शेजारी तुलना करणे उपयुक्त आहे. हे केवळ उत्पादनांच्या नावांवरून निर्णय घेणे कठीण असलेले फरक ओळखणे सोपे करते.
ओपनिंग कॉन्फिगरेशन्स दरम्यान निवडणे
उघडण्याची शैली थेट वायुवीजन, साफसफाई, दृश्यरेषा, हार्डवेअर लोड, पाणी व्यवस्थापन आणि खोली किंवा दर्शनी भागाशी कसे संवाद साधते यावर थेट परिणाम करते. एक योग्य कॉन्फिगरेशन केवळ दिसण्याऐवजी इच्छित वापरासह सुरू होते.
हिंगेड ऑपरेशन प्रभावी वायुवीजन आणि एक स्पष्ट उघडण्याचे क्षेत्र प्रदान करू शकते. थेट वायुप्रवाह आणि व्यावहारिक ऑपरेशनला प्राधान्य असेल तेथे हे उपयुक्त आहे.
सरकणारी पाने त्यांच्या स्वतःच्या विमानात फिरतात, जे स्विंगिंग सॅशसाठी बाह्य किंवा आतील बाजू मर्यादित असल्यास उपयुक्त ठरू शकतात.
उघडण्याच्या भूमिती आणि सील योग्यरित्या इंजिनिअर केलेले असताना, हलका पाऊस व्यवस्थापित करण्यात मदत करताना टॉप-हिंग्ड ऑपरेशनमुळे वायुवीजन होऊ शकते.
जेव्हा प्रकल्पाला अंतर्गत आणि बाहेरील जागांमध्ये मजबूत जोडणीची आवश्यकता असते तेव्हा एकाधिक लिंक केलेले पॅनेल एक विस्तृत उघडणे तयार करू शकतात.
केसमेंट सिस्टम
केसमेंट युनिट्स तुलनेने थेट वायुप्रवाह मार्ग प्रदान करू शकतात आणि सामान्यतः जेथे वायुवीजन महत्त्वाचे असते तेथे वापरले जाते. कारण सॅश उघडण्याच्या दिशेने प्रोजेक्ट करते, डिझायनरांनी फर्निचर प्लेसमेंट, परिसंचरण मार्ग, साफसफाईचा प्रवेश आणि हार्डवेअर पोहोच तपासले पाहिजे.
स्लाइडिंग सिस्टम
स्लाइडिंग युनिट्स अनेकदा निवडल्या जातात जेथे जागा-बचत उघडण्याची हालचाल इष्ट आहे. ट्रॅक संरेखन, रोलर गुणवत्ता, ड्रेनेज, आणि हलणारे पॅनेल आणि फ्रेम यांच्यातील संबंध गुळगुळीत ऑपरेशनसाठी मध्यवर्ती आहेत. नवीन असताना शोरूमचा नमुना किती सहजतेने हलतो यावरून स्लाइडिंग सिस्टीमचा निर्णय घेतला जाऊ नये; दीर्घकालीन ट्रॅक भूमिती आणि हार्डवेअर देखभाल देखील महत्त्वाचे आहे.

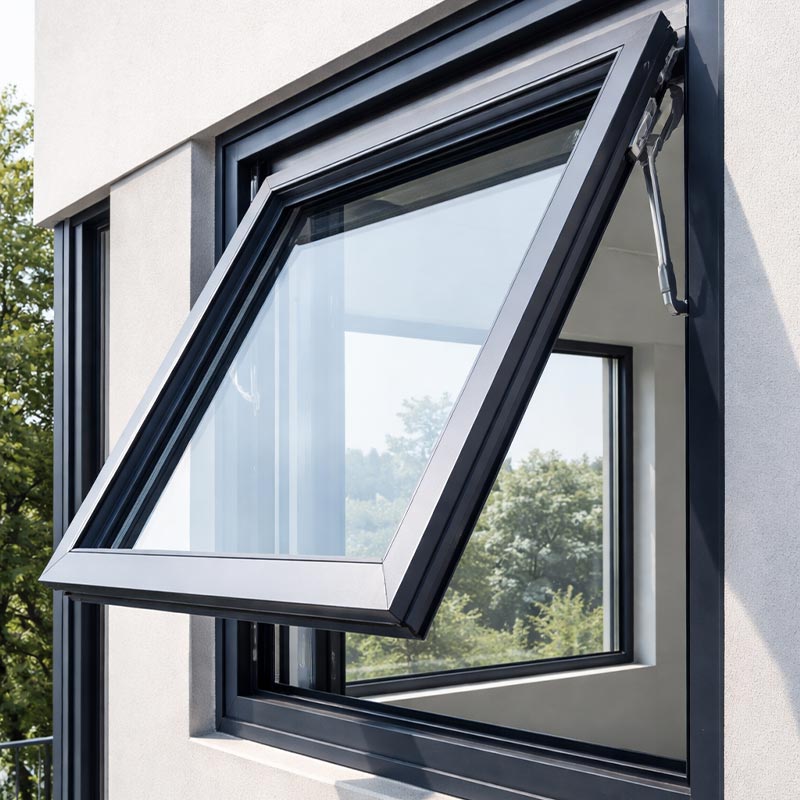

चांदणी आणि विशेष कॉन्फिगरेशन
चांदणी खिडक्या नियंत्रित वायुवीजनासाठी व्यावहारिक असू शकतात आणि एक विशिष्ट दर्शनी लय तयार करू शकतात. क्लिष्ट खोलीचे लेआउट सामावून घेण्यासाठी स्पेशलाइज्ड कॉन्फिगरेशन वेगवेगळ्या ओपनिंग मोड्स, जसे की स्लाइडिंग आणि केसमेंट फंक्शन्स देखील एकत्र करू शकतात.
थर्मल कामगिरी आणि हवामान नियंत्रण
थर्मल कामगिरी केवळ ॲल्युमिनियमद्वारे निर्धारित केली जात नाही. संपूर्ण असेंब्लीमधून उष्णता कशी फिरते आणि फ्रेम, काच, सील, स्पेसर आणि आसपासचे बांधकाम त्या हालचालीचे व्यवस्थापन कसे करतात हा महत्त्वाचा प्रश्न आहे.
पारंपारिक ॲल्युमिनियम अत्यंत प्रवाहकीय आहे. सुधारित थर्मल कार्यक्षमतेची आवश्यकता असलेल्या इमारतींसाठी, थर्मलली तुटलेली प्रणाली मेटल विभागातील भागांमध्ये कमी-वाहकता विभाजक वापरून फ्रेममधून थेट प्रवाहकीय मार्गात व्यत्यय आणू शकते. PA66-आधारित थर्मल अडथळे या उद्देशासाठी सामान्यतः वापरले जातात.
थर्मल ब्रेक्स महत्त्वाचे का आहेत
थर्मल ब्रेकचा मूळ उद्देश फ्रेमद्वारे थेट उष्णता हस्तांतरण कमी करणे आहे. योग्य प्रकारे इंजिनिअर केलेली प्रणाली अंतर्गत पृष्ठभागाच्या तापमानाची वर्तणूक सुधारू शकते आणि योग्य घरातील आणि बाहेरच्या परिस्थितीत संक्षेपण होण्याची शक्यता कमी करू शकते.
तथापि, थर्मल-ब्रेक कार्यप्रदर्शन केवळ इन्सुलेटिंग पट्टी जोडण्यापेक्षा अधिक अवलंबून असते. थर्मल बॅरियरची भूमिती, कोपऱ्यांभोवती सातत्य, काचेच्या काठाचे डिझाइन, हार्डवेअर इंटरफेस, फ्रेमची खोली, सील आणि स्थापना या सर्व गोष्टी वास्तविक परिणामांवर प्रभाव पाडतात.
हवा, पाणी आणि वारा प्रतिकार
हवामान कामगिरीचे मूल्यमापन प्रणाली म्हणून केले पाहिजे. कॉम्प्रेशन सील, ड्रेनेज चॅनेल, गॅस्केट, ग्लेझिंग इंटरफेस, प्रेशर मॅनेजमेंट, कॉर्नर जॉइंट्स आणि फ्रेम भूमिती अंतिम निकालात योगदान देतात.
पूर्ण कॉन्फिगरेशनवर वारा प्रतिरोध तितकाच अवलंबून असतो. प्रोफाइल कडकपणा, काचेचे परिमाण, म्युलियन स्पेसिंग, मजबुतीकरण, अँकरिंग आणि इमारतीची उंची डिझाइनची आवश्यकता लक्षणीय बदलू शकते. चाचणी किंवा डिझाइन संदर्भ ओळखत नसलेल्या उत्पादनाचे तपशील काळजीपूर्वक स्पष्ट केले पाहिजेत.
| कामगिरी क्षेत्र | मुख्य घटक | ठराविक अभियांत्रिकी फोकस |
|---|---|---|
| थर्मल | थर्मल बॅरियर, फ्रेम भूमिती, काच, स्पेसर, सील | प्रवाहकीय आणि संवहनी उष्णता मार्ग कमी करा |
| हवा घट्टपणा | गॅस्केट, कोपरा सांधे, हार्डवेअर कॉम्प्रेशन | ऑपरेशन आणि हालचाल अंतर्गत सतत सीलिंग ठेवा |
| पाणी घट्टपणा | ड्रेनेज वाहिन्या, रडण्याचे मार्ग, सील, दाब नियंत्रण | आतील पृष्ठभागांपासून दूर थेट प्रासंगिक पाणी |
| वारा प्रतिकार | प्रोफाइल कडकपणा, काच, मजबुतीकरण, अँकर | विक्षेपण नियंत्रित करा आणि लोड अंतर्गत सुरक्षित ऑपरेशन राखा |
हवामान-संवेदनशील इमारतींसाठी, हा संपूर्ण-सिस्टम दृष्टीकोन विशेषतः महत्वाचा आहे. संदर्भाशिवाय एक वेगळा कामगिरी क्रमांक सादर करण्याऐवजी असेंबलीचे कोणते भाग आवश्यक कार्यप्रदर्शनासाठी योगदान देतात हे स्पष्टीकरणाने स्पष्ट केले पाहिजे.
काच, सील, हार्डवेअर आणि ड्रेनेज
फ्रेम हा ओपनिंगचा फक्त एक भाग आहे. काच, सील, हार्डवेअर आणि ड्रेनेज हे ठरवू शकतात की तयार युनिट दैनंदिन वापरात अपेक्षेप्रमाणे कार्य करते की नाही.
ग्लास कॉन्फिगरेशन
काचेची जाडी, फलकांची संख्या, पोकळीची रुंदी, कोटिंगची निवड, अकौस्टिक कॉन्फिगरेशन आणि सुरक्षा आवश्यकता या प्रोफाइल सिस्टमच्या संबंधात विचारात घेतल्या पाहिजेत. जड काच सॅश आणि हार्डवेअरद्वारे वाहून नेले जाणारे भार वाढवते, म्हणून गृहीत धरण्याऐवजी अनुकूलता सत्यापित करणे आवश्यक आहे.
उदाहरणार्थ, मल्टी-पेन इन्सुलेटेड ग्लेझिंग युनिट थर्मल आणि ध्वनिक कार्यप्रदर्शन सुधारू शकते, परंतु निवडलेल्या बिल्ड-अपला समर्थन देण्यासाठी फ्रेममध्ये पुरेशी ग्लेझिंग-पॉकेट खोली आणि संरचनात्मक क्षमता असणे आवश्यक आहे. त्यामुळे काचेची निवड फ्रेमच्या निवडीबरोबरच झाली पाहिजे.
सील आणि gaskets
सील नियंत्रित पृथक्करण आवश्यक असलेल्या घटकांमधील संपर्क राखतात. EPDM-आधारित सीलिंग सिस्टम वास्तुशास्त्रीय अनुप्रयोगांमध्ये मोठ्या प्रमाणावर वापरल्या जातात कारण ते योग्यरित्या निर्दिष्ट आणि स्थापित केल्यावर उपयुक्त हवामान वैशिष्ट्ये देतात.
सीलची भूमिती देखील महत्त्वाची आहे. सातत्य राखण्यासाठी गॅस्केट पुरेसे संकुचित केले पाहिजे परंतु ऑपरेशन अनावश्यकपणे कठीण होईल अशा बिंदूवर ओव्हरलोड केले जाऊ नये. कॉर्नर जॉइनिंग, गॅस्केटची लांबी, जॉइंट प्लेसमेंट आणि इन्स्टॉलेशन गुणवत्ता या सर्व गोष्टी सीलिंगच्या विश्वासार्हतेमध्ये योगदान देतात.
हार्डवेअर
बिजागर, कुलूप, रोलर्स, हँडल, प्रतिबंधक, घर्षण स्टे आणि मल्टीपॉइंट सिस्टम सॅश आकार आणि वजनाशी जुळणे आवश्यक आहे. ऑपरेटिंग वारंवारता आणि पर्यावरणीय प्रदर्शनासह हार्डवेअर क्षमतेचा विचार केला पाहिजे.
निचरा
व्यवस्थित निचरा केलेली फ्रेम प्रत्येक पृष्ठभाग पूर्णपणे कोरडी करण्याचा प्रयत्न करत नाही. त्याऐवजी, ते बाह्य डिस्चार्ज पॉइंट्सकडे नियंत्रित मार्गांद्वारे पाण्याचे मार्गदर्शन करून प्रासंगिक ओलावा व्यवस्थापित करते. फॅब्रिकेशन, फिनिशिंग, इन्स्टॉलेशन आणि साफसफाईनंतर ड्रेनेजचे ओपनिंग अबाधित राहिले पाहिजे.
- ग्लास सुसंगतता:जाडी, वजन, खिशाची खोली आणि ग्लेझिंग पद्धतीची पुष्टी करा.
- सील सातत्य:जेथे लागू असेल तेथे कोपरे, सांधे, कम्प्रेशन आणि बदली प्रवेश तपासा.
- हार्डवेअर क्षमता:वजन, परिमाणे आणि उघडण्याची वारंवारता सॅश करण्यासाठी फिटिंग जुळवा.
- ड्रेनेज मार्ग:बाहेरून जाण्यासाठी पाण्याचा निश्चित मार्ग असल्याचे सत्यापित करा.
पृष्ठभाग उपचार आणि दीर्घकालीन स्वरूप
पृष्ठभाग उपचार हे ॲल्युमिनियम आर्किटेक्चरल प्रणालीचे दृश्य आणि कार्यात्मक दोन्ही भाग आहेत. फिनिश रंग, पोत, पर्यावरणीय प्रदर्शनास प्रतिकार, स्वच्छता आणि पूर्ण केलेल्या दर्शनी भागाची समजलेली गुणवत्ता प्रभावित करते.
सामान्य पध्दतींमध्ये एनोडायझिंग, पावडर कोटिंग, लाकूड-धान्य दिसण्यासाठी थर्मल ट्रान्सफर इफेक्ट्स आणि बाह्य अनुप्रयोगांची मागणी करण्यासाठी फ्लोरोकार्बन-आधारित कोटिंग्स यांचा समावेश होतो. प्रत्येक पद्धत भिन्न पृष्ठभाग वर्ण तयार करते आणि इच्छित स्वरूप आणि पर्यावरणीय परिस्थितीनुसार निवडली पाहिजे.
एनोडाइज्ड पृष्ठभाग
ॲनोडायझिंग ॲल्युमिनियमच्या पृष्ठभागावर नियंत्रित ऑक्साईड स्तर तयार करते. अंतर्निहित ॲल्युमिनियम सामग्रीशी व्हिज्युअल कनेक्शन टिकवून ठेवताना ते धातूचे फिनिश आणि टिकाऊ वास्तू देखावा तयार करू शकते.
पावडर लेप
पावडर कोटिंग विस्तृत रंग लवचिकता प्रदान करते आणि समकालीन निवासी आणि व्यावसायिक दर्शनी भागांसाठी मोठ्या प्रमाणावर वापरले जाते. जेव्हा सब्सट्रेट तयार करणे, प्रीट्रीटमेंट, क्यूरिंग आणि कोटिंगची गुणवत्ता योग्यरित्या नियंत्रित केली जाते तेव्हा ते मानक रंग प्रणाली आणि प्रकल्प-विशिष्ट फिनिशला समर्थन देऊ शकते.
लाकूड-धान्य प्रभाव
थर्मल ट्रान्सफर तंत्रे ॲल्युमिनियम सब्सट्रेट राखून ठेवताना लाकूडसारखे दिसणारे दृश्य नमुने तयार करू शकतात. जेव्हा एखादा प्रकल्प मूळ साहित्याचा प्लॅटफॉर्म न बदलता अधिक उबदार वास्तूचा देखावा शोधतो तेव्हा हा दृष्टिकोन उपयुक्त ठरतो.
काय तपासले पाहिजे?
| समाप्त पर्याय | व्हिज्युअल कॅरेक्टर | उपयुक्त विचार |
|---|---|---|
| Anodizing | धातू आणि वास्तुशास्त्रीय | जेथे ॲल्युमिनियमचे नैसर्गिक वर्ण हवे तेथे उपयुक्त |
| पावडर लेप | घन रंग आणि पोत विस्तृत श्रेणी | अनेक निवासी आणि व्यावसायिक रंग कार्यक्रमांसाठी योग्य |
| थर्मल ट्रान्सफर | लाकूड-धान्य देखावा | उबदार व्हिज्युअल संकेतांसह समकालीन फ्रेमिंग एकत्र करणाऱ्या प्रकल्पांसाठी उपयुक्त |
| फ्लोरोकार्बन कोटिंग | आर्किटेक्चरल बाह्य देखावा | योग्यरित्या निर्दिष्ट केल्यावर अधिक मागणी असलेल्या दर्शनी भागाच्या प्रदर्शनासाठी विचारात घेतले जाऊ शकते |
जेव्हा एका दर्शनी भागावर अनेक युनिट्स स्थापित केली जातात तेव्हा रंगाची सुसंगतता देखील महत्त्वाची असते. प्रोजेक्ट स्पेसिफिकेशनमध्ये फिनिश प्रकार, रंग संदर्भ, चमक किंवा पोत अपेक्षा आणि स्वीकार्य तपासणी निकष परिभाषित केले पाहिजेत.
बिल्डिंग ॲप्लिकेशन्सशी जुळणारी प्रणाली
वेगवेगळ्या इमारतींचे प्रकार ओपनिंगवर वेगवेगळ्या मागणी करतात. एक सार्वत्रिक कॉन्फिगरेशन शोधण्याऐवजी, डिझायनर्सनी प्रकल्पाच्या प्रमुख पर्यावरणीय आणि ऑपरेशनल आवश्यकता ओळखल्या पाहिजेत.
प्राधान्यक्रमांमध्ये सहसा दिवसाचा प्रकाश, वायुवीजन, ध्वनिक आराम, स्वच्छता प्रवेश, थर्मल नियंत्रण आणि दृश्य प्रमाण आणि व्यावहारिक वापर यांच्यातील संतुलन यांचा समावेश होतो.
वारंवार ऑपरेशन, मोठे चकाकलेले परिमाण, दर्शनी भाग समन्वय, सुरक्षितता, टिकाऊपणा आणि सातत्यपूर्ण देखावा अधिक महत्त्वाचे होऊ शकतात.
वाऱ्याचा दाब, अँकरिंग, स्ट्रक्चरल डिफ्लेक्शन, वॉटर मॅनेजमेंट आणि मेंटेनन्स ऍक्सेस तपशीलवार अभियांत्रिकी पुनरावलोकनास पात्र आहेत.
मीठाने भरलेली हवा सामग्रीची निवड, पृष्ठभागाची तयारी, कोटिंग गुणवत्ता, निचरा आणि हार्डवेअर गंज प्रतिकार यांचे महत्त्व वाढवते.
निवासी विचार
घरांना सामान्यतः ओपनिंगची आवश्यकता असते जी ऑपरेट करणे, स्वच्छ करणे, हवेशीर करणे आणि देखरेख करणे सोपे आहे. शयनकक्षांना ध्वनिक विचारांचा फायदा होऊ शकतो, राहण्याची जागा मोठ्या चकचकीत पृष्ठभागांना प्राधान्य देऊ शकते आणि स्वयंपाकघर किंवा स्नानगृहांना व्यावहारिक वायुवीजन आवश्यक असू शकते. आदर्श कॉन्फिगरेशन केवळ इमारत श्रेणीपेक्षा खोलीवर अवलंबून असते.
व्यावसायिक विचार
व्यावसायिक इमारतींमध्ये अधिक वारंवार उघडण्याचे चक्र आणि उच्च समन्वयाच्या मागण्या असू शकतात. समान मॉड्यूलची वारंवार स्थापना केल्याने आयामी सुसंगतता विशेषतः महत्त्वपूर्ण बनते. हार्डवेअर टिकाऊपणा, रिप्लेसमेंट ऍक्सेसिबिलिटी आणि फिनिश एकसमानता यावर सिस्टम निवडीदरम्यान चर्चा केली पाहिजे.
उंच आणि उघडे दर्शनी भाग
इमारतीची उंची आणि एक्सपोजर वाढत असताना, वारा आणि पाण्याचे वर्तन अधिक लक्षणीय बनते. काचेचे परिमाण, फिक्सिंग पॉइंट्स, म्युलियन्स, ट्रान्सम्स आणि सभोवतालची भिंत बांधणीसह फ्रेमचे विश्लेषण केले पाहिजे. बाह्य ड्रेनेज आणि अंतर्गत फिनिशिंगचा समन्वय साधणे देखील महत्त्वाचे आहे जेणेकरून एकदा स्थापित झाल्यानंतर उघडणे योग्यरित्या कार्य करेल.
औद्योगिक वातावरण
औद्योगिक सुविधा धूळ, आर्द्रता, रसायने, तापमान बदल किंवा गहन साफसफाईसाठी उघडू शकतात. या परिस्थितींमध्ये, पृष्ठभागावरील उपचार, सील निवड, हार्डवेअर संरक्षण आणि देखभाल प्रवेश सजावटीच्या वैशिष्ट्यांपेक्षा अधिक महत्त्वाचे होऊ शकतात.
तांत्रिक तपशील कसे वाचायचे
विपणन भाषेवर विसंबून न राहता चांगल्या तांत्रिक तपशीलाने सिस्टमला समजण्यायोग्य बनवले पाहिजे. खरेदीदार, वास्तुविशारद, अभियंते आणि इंस्टॉलर हे ओळखण्यास सक्षम असावेत की प्रत्यक्षात काय पुरवठा केला जात आहे आणि नमूद केलेली कामगिरी कोणत्या अटींवर लागू होते.
| तपशील आयटम | काय पहावे | व्हय इट मॅटर |
|---|---|---|
| मिश्रधातू आणि स्वभाव | अचूक साहित्य पदनाम | यांत्रिक वर्तन समजून घेण्यासाठी एक आधार प्रदान करते |
| प्रोफाइल मालिका | नाममात्र कुटुंब आणि विभाग परिमाणे | फ्रेम सिस्टम आणि उपलब्ध ग्लेझिंग जागा ओळखण्यास मदत करते |
| ग्लास बिल्ड-अप | फलक जाडी, पोकळी, कॉन्फिगरेशन | वजन, थर्मल, ध्वनिक आणि सुरक्षा आवश्यकतांशी थेट संबंधित आहे |
| थर्मल डिझाइन | थर्मल-ब्रेक सामग्री आणि कॉन्फिगरेशन | प्रवाहकीय उष्णता हस्तांतरण कसे व्यवस्थापित केले जात आहे ते दर्शविते |
| हवा आणि पाणी कामगिरी | स्पष्ट परिस्थितीसह चाचणी केलेले किंवा निर्दिष्ट कार्यप्रदर्शन | संदर्भाशिवाय वेगळ्या संख्यांचा अर्थ लावणे टाळतो |
| वारा प्रतिकार | ग्रेड, डिझाइन प्रेशर किंवा समतुल्य चाचणी आधार | सिस्टमला प्रोजेक्ट एक्सपोजर आणि स्ट्रक्चरल आवश्यकतांशी जोडते |
| समाप्त करा | कोटिंग किंवा anodizing प्रक्रिया आणि रंग संदर्भ | देखावा आणि पृष्ठभाग-उपचार अपेक्षा परिभाषित करते |
विभाग रेखाचित्रे विचारा
प्रोफाईल विभाग तांत्रिक तुलनासाठी सर्वात उपयुक्त दस्तऐवजांपैकी एक आहे. उत्पादनामध्ये थर्मल चेंबर्स आहेत की नाही, काच कुठे बसते, सील कसे कार्य करतात, ड्रेनेज चॅनेल कुठे चालतात आणि हार्डवेअरसाठी किती जागा उपलब्ध आहे हे ते उघड करू शकते.
कार्यप्रदर्शन संख्या काय वर्णन करतात ते विचारा
जेव्हा त्यांचा संदर्भ स्पष्ट असेल तेव्हाच संख्या मौल्यवान असतात. थर्मल गुणांक विशिष्ट विभाग, ग्लेझिंग बिल्ड-अप किंवा पूर्ण असेंब्लीचे वर्णन करू शकतो. पाणी-घट्टपणा किंवा वारा-प्रतिरोधक वर्गीकरण परिभाषित चाचणी कॉन्फिगरेशनशी संबंधित असू शकते. तांत्रिक वैशिष्ट्यांनी संदर्भ कॉन्फिगरेशनशिवाय संख्या सादर करण्याऐवजी चाचणी केलेली किंवा गणना केलेली स्थिती स्पष्ट केली पाहिजे.
प्रकल्प-विशिष्ट पर्यायांमधून मानक वैशिष्ट्ये विभक्त करा
काही वैशिष्ट्ये उत्पादन कुटुंबासाठी मानक असतात तर काही प्रकल्प आवश्यकतांवर अवलंबून असतात. एक स्पष्ट तपशील मानक प्रोफाइल पर्याय, उपलब्ध ग्लास कॉन्फिगरेशन, फिनिश पर्याय, हार्डवेअर पॅकेजेस आणि सानुकूलित परिमाणे यांच्यात फरक केला पाहिजे.
सामान्य तपशील आणि स्थापना चुका
अनेक कार्यप्रदर्शन समस्या मूलभूत सामग्रीमुळेच उद्भवत नाहीत. ते न जुळणारे घटक, अस्पष्ट तपशील, खराब बनावट नियंत्रण किंवा खिडकी आणि दरवाजा प्रणालीशी समन्वयित नसलेल्या इंस्टॉलेशन तपशीलांमुळे उद्भवतात.
- केवळ देखावा द्वारे निवडणे:एक सडपातळ फ्रेम आकर्षक दिसू शकते परंतु तरीही त्याच्या इच्छित काचेच्या आकारासाठी आणि पर्यावरणीय भारासाठी पुरेशी संरचनात्मक क्षमता आवश्यक आहे.
- काचेच्या वजनाकडे दुर्लक्ष करणे:जड ग्लेझिंग सॅश लोड बदलते आणि हार्डवेअर निवड, बिजागर, रोलर्स आणि फ्रेम विक्षेपण प्रभावित करू शकते.
- कामगिरी रेटिंग म्हणून मालिका क्रमांक हाताळणे:समान नाममात्र मालिकेत भिन्न संरचनात्मक आणि थर्मल कॉन्फिगरेशन असू शकतात.
- निचरा कमी लेखणे:ड्रेनेज मार्ग सीलंट, मोडतोड, चुकीची मशीनिंग किंवा इंस्टॉलेशन त्रुटींद्वारे अवरोधित केला जाऊ शकतो.
- अयोग्य हार्डवेअर वापरणे:हार्डवेअर उघडण्याचे परिमाण, सॅशचे वजन, ऑपरेटिंग वारंवारता आणि एक्सपोजरशी जुळले पाहिजे.
- स्थापना समन्वय वगळणे:परिमिती इंटरफेस योग्यरित्या सील केलेले, अँकर केलेले आणि निचरा केलेले नसल्यास सु-अभियांत्रिकी युनिट देखील खराब कामगिरी करू शकते.
- स्पेसिफिकेशन्सऐवजी फिनिश नावांची तुलना करणे:समान रंगाच्या नावांसह दोन कोटिंग्जमध्ये भिन्न प्रक्रिया आवश्यकता आणि बाह्य कार्यप्रदर्शन वैशिष्ट्ये असू शकतात.
- अस्पष्ट टिकाऊपणा भाषेवर अवलंबून राहणे:"खूप मजबूत" किंवा "दीर्घकाळ टिकणारे" सारखे दावे परिभाषित सामग्री, समाप्ती, चाचणी आणि देखभाल माहितीपेक्षा कमी उपयुक्त आहेत.
स्थापना प्रणालीचा एक भाग आहे
ओपनिंग स्थापित केले जावे जेणेकरुन त्याची फ्रेम योग्यरित्या संरेखित, यांत्रिकरित्या सुरक्षित आणि भिंतीच्या बांधकामाशी एकत्रित राहील. परिमितीच्या जोड्यांना हालचाल आणि आर्द्रता व्यवस्थापित करण्यासाठी योग्य सामग्री आणि तपशील आवश्यक आहेत.
स्लाइडिंग आणि मल्टीपॉइंट सिस्टमसाठी संरेखन विशेषतः महत्वाचे आहे. चौकोनाच्या किंचित बाहेर असलेली फ्रेम असमान कॉम्प्रेशन, अकाली हार्डवेअर परिधान किंवा कठीण ऑपरेशन तयार करू शकते. त्यामुळे काम सुरू होण्यापूर्वी इंस्टॉलेशन सहिष्णुता परिभाषित केली पाहिजे.
प्रिसिजन मॅन्युफॅक्चरिंग मॅटर का
एक्सट्रूझन ही केवळ उत्पादन प्रक्रियेची सुरुवात आहे. आर्किटेक्चरल ओपनिंगमध्ये सामान्यत: कटिंग, सीएनसी मशीनिंग, ड्रिलिंग, कॉर्नर प्रोसेसिंग, फिटिंग, ग्लेझिंग, सीलिंग, पृष्ठभाग पूर्ण करणे, तपासणी आणि पॅकेजिंग यांचा समावेश होतो. प्रत्येक टप्पा अंतिम असेंब्लीवर प्रभाव टाकू शकतो.
मितीय सुसंगतता विशेषतः महत्वाची आहे कारण खिडक्या आणि दरवाजे अनेक परस्परसंवादी घटक असतात. छिद्राची स्थिती, कट लांबी, कोपरा जॉइंट किंवा ग्लेझिंग पॉकेट विसंगत असल्यास, समस्या नंतर हार्डवेअर समस्या, संरेखन समस्या, सीलिंग समस्या किंवा इंस्टॉलेशन समायोजन म्हणून दिसू शकते.
बाहेर काढणे नियंत्रण
एक्सट्रुडेड प्रोफाइलने परिभाषित सहिष्णुतेमध्ये अभिप्रेत विभाग भूमिती राखली पाहिजे. जेव्हा प्रोफाइल मोठ्या असेंब्लीमध्ये जोडले जातात किंवा जेव्हा अनेक युनिट्स एका दर्शनी भागावर दृष्यदृष्ट्या संरेखित करणे आवश्यक असते तेव्हा सुसंगतता अधिक महत्त्वाची बनते.
सीएनसी प्रक्रिया
संगणक-नियंत्रित मशीनिंग हार्डवेअर छिद्र, ड्रेनेज वैशिष्ट्ये, हँडल पोझिशन्स, कॉर्नर इंटरफेस आणि इतर गंभीर ऑपरेशन्ससाठी पुनरावृत्तीक्षमता सुधारू शकते. मशीनिंगचे मूल्य केवळ ऑटोमेशनमध्ये नाही तर पुनरावृत्ती करण्यायोग्य प्रक्रिया नियंत्रण आणि तपासणीमध्ये आहे.
विधानसभा गुणवत्ता
असेंबली कार्यसंघांनी फ्रेमचे परिमाण, सील, काच, हार्डवेअर आणि ड्रेनेज यांच्यातील संबंध समजून घेणे आवश्यक आहे. योग्य घटक प्लेसमेंट हे घटक गुणवत्तेइतकेच महत्त्वाचे असू शकते. चुकीच्या पद्धतीने स्थापित केलेले प्रीमियम गॅस्केट अद्याप स्थापना दोष आहे.
तपासणी बिंदू
- येणारी सामग्री तपासणी:निर्दिष्ट मिश्रधातू, प्रोफाइल परिमाणे आणि दृश्यमान सामग्री स्थितीची पुष्टी करा.
- मशीनिंग तपासणी:क्रिटिकल होल, स्लॉट्स, ड्रेनेज ओपनिंग्स आणि मंजूर ड्रॉइंगच्या विरूद्ध परिमाणे तपासा.
- विधानसभा तपासणी:कोपरा संरेखन, हार्डवेअर स्थापना, सीलिंग सातत्य आणि ग्लेझिंग समर्थन सत्यापित करा.
- कार्यात्मक तपासणी:सुरळीत हालचाल आणि लॉकिंग प्रतिबद्धता पुष्टी करण्यासाठी वारंवार प्रतिनिधी युनिट्स चालवा.
- तपासणी पूर्ण करा:रंग, कोटिंगचे स्वरूप, ओरखडे, हाताळणीच्या खुणा आणि दृश्यमान पृष्ठभागावरील दोषांचे पुनरावलोकन करा.
एक शिस्तबद्ध उत्पादन प्रक्रिया तांत्रिक तपशील आणि बांधकाम साइटवर काय पोहोचते यांच्यात एक मजबूत संबंध निर्माण करते. हे कनेक्शन विशेषत: पुनरावृत्ती मॉड्यूल्स किंवा कठोर दर्शनी समन्वय असलेल्या प्रकल्पांसाठी मौल्यवान आहे.
एक व्यावहारिक निवड फ्रेमवर्क
पद्धतशीर निवड प्रक्रिया तपशीलाचे कार्य अधिक स्पष्ट करू शकते आणि गंभीर आवश्यकता दुर्लक्षित करण्याचा धोका कमी करू शकते.
- इमारतीचे वातावरण परिभाषित करा:हवामान, प्रदर्शन, इमारतीची उंची, अभिमुखता, आर्द्रता, मीठ प्रदर्शन आणि साफसफाईची परिस्थिती ओळखा.
- ओपनिंग फंक्शन परिभाषित करा:वायुवीजन, मोठे स्पष्ट उघडणे, संक्षिप्त हालचाल, सुरक्षितता, प्रवेश किंवा ध्वनिक नियंत्रण यांना सर्वोच्च प्राधान्य आहे का ते ठरवा.
- ग्लेझिंग आवश्यकता परिभाषित करा:काचेची जाडी, फलक संख्या, सुरक्षा वैशिष्ट्ये, ध्वनिक उद्दिष्टे आणि अपेक्षित युनिट वजन स्थापित करा.
- संरचनात्मक आवश्यकता परिभाषित करा:उघडण्याचे परिमाण, वारा भार, स्पॅन, अँकरिंग आणि अपेक्षित ऑपरेटिंग फोर्सचे पुनरावलोकन करा.
- थर्मल आवश्यकता परिभाषित करा:थर्मलली तुटलेली कॉन्फिगरेशन आवश्यक आहे की नाही हे निर्धारित करा आणि ग्लेझिंग सिस्टमसह ते समन्वयित करा.
- पृष्ठभाग उपचार परिभाषित करा:एनोडायझिंग, पावडर कोटिंग, लाकूड-धान्य देखावा किंवा पर्यावरणीय प्रदर्शन आणि वास्तुशास्त्रीय हेतूनुसार इतर निर्दिष्ट फिनिश निवडा.
- हार्डवेअर परिभाषित करा:बिजागर, लॉक, हँडल, रोलर्स, स्टे आणि इतर फिटिंग्ज सॅश आकार आणि ऑपरेटिंग फ्रिक्वेन्सीशी जुळवा.
- इंस्टॉलेशनचे पुनरावलोकन करा:भिंत इंटरफेस, अँकरिंग, शिम्स, परिमिती सांधे, ड्रेनेज आणि समायोजन प्रवेशाची पुष्टी करा.
- दस्तऐवजाचे पुनरावलोकन करा:रेखाचित्रे, तपशील, तपासणी निकष आणि फिनिशचे मंजूर नमुने उत्पादन ऑर्डरशी सुसंगत असल्याची खात्री करा.
सिस्टीमची तुलना करणाऱ्या प्रकल्प कार्यसंघांसाठी, एक उपयुक्त मूल्यमापन मॅट्रिक्स सामान्य उत्पादन वर्णनांऐवजी मोजता येण्याजोग्या वैशिष्ट्यांवर चर्चा केंद्रित करू शकते.
| मूल्यमापन श्रेणी | कळीचा प्रश्न | पसंतीचा पुरावा |
|---|---|---|
| साहित्य | मिश्रधातू आणि स्वभाव स्पष्टपणे परिभाषित केला आहे का? | तांत्रिक साहित्य तपशील |
| प्रोफाइल | विभाग उघडण्याच्या आकार आणि लोडिंगला अनुरूप आहे का? | विभाग रेखाचित्र आणि डिझाइन डेटा |
| ग्लेझिंग | सिस्टीम आवश्यक ग्लास बिल्ड-अपला समर्थन देऊ शकते? | ग्लेझिंग पॉकेट परिमाणे आणि लोड डेटा |
| थर्मल | इमारतीसाठी थर्मल धोरण योग्य आहे का? | सिस्टम तपशील आणि थर्मल कामगिरी डेटा |
| हवामान | हवा आणि पाण्याचे व्यवस्थापन कसे केले जाते? | सील लेआउट, ड्रेनेज डिझाइन आणि चाचणी डेटा |
| हार्डवेअर | ऑपरेटिंग सिस्टम सॅशशी सुसंगत आहे का? | हार्डवेअर शेड्यूल आणि लोड क्षमता |
| समाप्त करा | पृष्ठभाग उपचार पर्यावरणासाठी योग्य आहे का? | तपशील आणि तपासणी मानक समाप्त करा |
| स्थापना | युनिट सातत्याने स्थापित आणि समायोजित केले जाऊ शकते? | स्थापना तपशील आणि पद्धत विधान |
सर्वात उपयुक्त तपशील हे प्रत्येक टप्प्यावर वेगवेगळ्या अर्थ लावल्याशिवाय डिझाइन, खरेदी, उत्पादन, गुणवत्ता नियंत्रण आणि स्थापना संघांद्वारे समजले जाऊ शकते.
जेव्हा सानुकूलनाचा अर्थ होतो
जेव्हा मानक मॉड्यूल्स प्रकल्प आवश्यकतांशी पूर्णपणे जुळत नाहीत तेव्हा सानुकूलित कॉन्फिगरेशन उपयुक्त ठरू शकतात. सामान्य सानुकूलित क्षेत्रांमध्ये प्रोफाइल परिमाणे, उघडण्याचे आकार, काचेचे कॉन्फिगरेशन, हार्डवेअर संयोजन, फिनिश, रंग, थर्मल-ब्रेक बांधकाम आणि विशेष इंटरफेस तपशील समाविष्ट आहेत.
सानुकूलन अद्याप दस्तऐवजीकरण केलेल्या तांत्रिक प्रक्रियेद्वारे नियंत्रित केले जावे. सानुकूलित उत्पादनास मंजूर रेखाचित्रे, परिभाषित सहिष्णुता, स्पष्ट सामग्री आवश्यकता आणि सातत्यपूर्ण तपासणी पद्धतीची आवश्यकता असते. सानुकूलन सर्वात प्रभावी आहे जेव्हा ते कार्यात्मक लाभाशिवाय जटिलता जोडण्याऐवजी वास्तविक प्रकल्प आवश्यकता सोडवते.
तांत्रिक संप्रेषणाची भूमिका
प्रकल्प कार्यसंघ आणि निर्माता यांच्यातील चांगला संवाद टाळता येण्याजोग्या समस्या टाळू शकतो. महत्त्वाच्या माहितीमध्ये उघडण्याची परिमाणे, काचेची वैशिष्ट्ये, अपेक्षित पर्यावरणीय प्रदर्शन, कार्यप्रदर्शन प्राधान्ये, प्राधान्यकृत ऑपरेशन, समाप्ती आवश्यकता, स्थापना मर्यादा आणि संबंधित स्थानिक मानकांचा समावेश आहे.
स्पष्ट प्रश्न अनेकदा विस्तृत विनंत्यांपेक्षा चांगली उत्तरे देतात. प्रोफाईल विभाग, मिश्र धातु ग्रेड, ग्लेझिंग श्रेणी, हार्डवेअर प्रकार, सील सामग्री, पृष्ठभाग-उपचार प्रक्रिया आणि लागू कार्यप्रदर्शन वर्गीकरण विचारणे हे उत्पादन "उच्च दर्जाचे" आहे की नाही हे विचारण्यापेक्षा अधिक उपयुक्त तांत्रिक संभाषण तयार करते.
वारंवार विचारले जाणारे प्रश्न
आधुनिक ॲल्युमिनियम आर्किटेक्चरल ओपनिंग निवडताना आणि निर्दिष्ट करताना खालील प्रश्न सामान्य तांत्रिक विचारांना संबोधित करतात.
आधुनिक आर्किटेक्चरल खिडक्या आणि दरवाजांसाठी ॲल्युमिनियम कशासाठी योग्य आहे?
ॲल्युमिनियम तुलनेने कमी संरचनात्मक वजनाला उपयुक्त यांत्रिक सामर्थ्य, उत्कृष्ट एक्सट्रूजन लवचिकता, मितीय स्थिरता आणि पृष्ठभाग-फिनिश पर्यायांच्या विस्तृत श्रेणीसह एकत्रित करते. हे गुणधर्म उत्पादकांना तपशीलवार प्रोफाइल विभाग तयार करण्यास अनुमती देतात जे ग्लेझिंग पॉकेट्स, चेंबर्स, सील, ड्रेनेज पथ आणि हार्डवेअर इंटरफेस एकत्रित करतात.
6061-T6 नेहमी 6063-T5 पेक्षा चांगले आहे का?
क्रमांक 6061-T6 सामान्यत: उच्च यांत्रिक सामर्थ्य देते, तर 6063-T5 वास्तुशास्त्रीय एक्सट्रूजन आणि तपशीलवार प्रोफाइल उत्पादनासाठी मोठ्या प्रमाणावर अनुकूल आहे. योग्य मिश्रधातू संरचनात्मक आवश्यकता, विभाग भूमिती, फॅब्रिकेशन गरजा आणि इच्छित अनुप्रयोग यावर अवलंबून असते.
फ्रेम मालिका क्रमांक मला काय सांगतो?
मालिका क्रमांक सामान्यतः प्रोफाइल कुटुंब किंवा विशिष्ट प्रणालीमधील नाममात्र फ्रेम परिमाण ओळखतो. हे संघटना आणि तुलनेसाठी उपयुक्त आहे, परंतु ते सार्वत्रिक कार्यप्रदर्शन रेटिंग म्हणून मानले जाऊ नये कारण मिश्र धातु, भिंतीची जाडी, चेंबर डिझाइन, ग्लेझिंग, हार्डवेअर आणि चाचणी परिस्थिती बदलू शकतात.
ॲल्युमिनियम फ्रेम्समध्ये थर्मल ब्रेक्स का वापरले जातात?
थर्मल ब्रेक मेटल फ्रेममधून थेट प्रवाहकीय मार्गात व्यत्यय आणतो. हे थर्मल कार्यप्रदर्शन सुधारू शकते आणि जेव्हा संपूर्ण प्रणाली योग्य ग्लेझिंग आणि सीलिंगसह योग्यरित्या तयार केली जाते तेव्हा आतील पृष्ठभागाचे तापमान व्यवस्थापित करण्यात मदत होते.
वेंटिलेशनसाठी कोणती उघडण्याची शैली सर्वोत्तम आहे?
प्रत्येक खोलीसाठी एकच सर्वोत्तम कॉन्फिगरेशन नाही. केसमेंट आणि चांदणी डिझाईन्स थेट वायुवीजन प्रदान करू शकतात, जेथे उपलब्ध उघडण्याची परवानगी मर्यादित असेल तेथे स्लाइडिंग सिस्टम अधिक योग्य असू शकतात. निवडीमध्ये हवेचा प्रवाह, खोलीचा आराखडा, साफसफाईचा प्रवेश, हवामानाचा संपर्क आणि ऑपरेटिंग सवयी यांचा विचार केला पाहिजे.
काचेची निवड किती महत्त्वाची आहे?
काच संपूर्ण उघडण्याच्या सर्वात महत्वाच्या भागांपैकी एक आहे. त्याची जाडी, वजन, पॅन कॉन्फिगरेशन, सुरक्षा वैशिष्ट्ये आणि थर्मल किंवा ध्वनिक गुणधर्म फ्रेम डिझाइन, हार्डवेअर निवड, ग्लेझिंग-पॉकेट सुसंगतता आणि एकूण कार्यक्षमतेवर परिणाम करतात.
पृष्ठभागाचा रंग सानुकूलित केला जाऊ शकतो?
अनेक ॲल्युमिनियम आर्किटेक्चरल सिस्टीम रंग आणि फिनिशच्या विस्तृत श्रेणीस समर्थन देतात. निवडलेल्या उपचारांवर अवलंबून, सानुकूलनामध्ये मानक आर्किटेक्चरल रंग, धातूचे प्रभाव, लाकूड-धान्य देखावा आणि प्रकल्प-विशिष्ट रंग संदर्भ समाविष्ट असू शकतात.
उत्पादन सुरू करण्यापूर्वी काय तपासले पाहिजे?
मंजूर प्रोफाइल सिस्टम, मिश्रधातू आणि स्वभाव, उघडण्याचे परिमाण, ग्लेझिंग बिल्ड-अप, हार्डवेअर, सील, ड्रेनेज व्यवस्था, फिनिश, रंग संदर्भ, सहनशीलता, इंस्टॉलेशन इंटरफेस आणि लागू कार्यप्रदर्शन आवश्यकतांची पुष्टी करा. मंजूर केलेल्या रेखाचित्रांनी अंतिम उत्पादन कॉन्फिगरेशन प्रतिबिंबित केले पाहिजे.
मोठ्या चकचकीत ओपनिंग्स लहान निवासी खिडक्यांप्रमाणेच प्रणाली वापरू शकतात?
आवश्यक नाही. मोठ्या ओपनिंगमुळे विविध संरचनात्मक आणि हार्डवेअर आवश्यकतांचा परिचय होतो, विशेषत: जेव्हा काच जड होते किंवा वाऱ्याच्या संपर्कात वाढ होते. मोठ्या असेंब्लीचे त्यांचे वास्तविक परिमाण, भार, प्रोफाइल भूमिती, मजबुतीकरण, ग्लेझिंग आणि अँकरिंग परिस्थिती वापरून पुनरावलोकन केले पाहिजे.
हवामान कामगिरीचे मूल्यांकन कसे केले पाहिजे?
संपूर्ण असेंब्लीसह हवा घट्टपणा, पाण्याची घट्टपणा आणि वारा प्रतिरोध यांचा विचार केला पाहिजे. सील, कॉर्नर जॉइंट्स, ड्रेनेज पथ, प्रोफाइल भूमिती, ग्लेझिंग, हार्डवेअर कॉम्प्रेशन, इन्स्टॉलेशन इंटरफेस आणि कोणत्याही सांगितलेल्या चाचणीचे परिणाम ज्या परिस्थितींमध्ये प्राप्त झाले आहेत त्यांचे पुनरावलोकन करा.
प्रतिष्ठापन गुणवत्ता इतकी महत्त्वाची का आहे?
वास्तविक इमारतीमध्ये इंजिनियर केलेली फ्रेम योग्यरित्या कार्य करू शकते की नाही हे इन्स्टॉलेशन निर्धारित करते. संरेखन, अँकर, परिमिती सांधे, ड्रेनेज, ग्लेझिंग सपोर्ट, आणि हार्डवेअर समायोजन सर्व ऑपरेशन आणि हवामान कार्यक्षमतेवर प्रभाव पाडतात. जर इंस्टॉलेशन विसंगत असेल तर चांगले डिझाइन केलेले उत्पादन अजूनही कमी कामगिरी करू शकते.
सानुकूलित प्रकल्पासाठी निर्मात्यास कोणती माहिती प्राप्त करावी?
उपयुक्त प्रकल्प माहितीमध्ये उघडण्याचे आकार, इमारतीचा प्रकार, पर्यावरणीय प्रदर्शन, इच्छित उघडण्याची शैली, काचेचे कॉन्फिगरेशन, संरचनात्मक आवश्यकता, थर्मल अपेक्षा, समाप्त आणि रंग, हार्डवेअर प्राधान्ये, प्रतिष्ठापन मर्यादा आणि संबंधित तांत्रिक मानकांचा समावेश आहे.
उत्तम स्पेसिफिकेशनद्वारे उत्तम उद्घाटने तयार करणे
आधुनिक दर्शनी भाग उघडण्याचे कार्यप्रदर्शन अनेक जोडलेल्या निर्णयांचे परिणाम आहे. ॲल्युमिनियम एक जुळवून घेण्याजोगा स्ट्रक्चरल प्लॅटफॉर्म प्रदान करतो, परंतु पूर्ण परिणाम प्रोफाइल डिझाइन, मिश्र धातुची निवड, ग्लेझिंग, थर्मल पृथक्करण, सील, हार्डवेअर, ड्रेनेज, पृष्ठभाग उपचार, उत्पादन अचूकता आणि स्थापना यावर देखील अवलंबून असते.
एक विचारशील तपशील म्हणून वास्तविक इमारत परिस्थितीपासून सुरू होते. एकदा त्या परिस्थिती समजल्या की, ओपनिंग कॉन्फिगरेशन निवडणे, योग्य फ्रेम फॅमिली परिभाषित करणे, ग्लेझिंग सिस्टमचे समन्वय साधणे, आवश्यक हवामान आणि थर्मल वैशिष्ट्ये ओळखणे आणि उत्पादन आणि स्थापनेदरम्यान आवश्यक तपासणी बिंदू स्थापित करणे सोपे होते.
हा दृष्टीकोन संपूर्ण प्रकल्पात चांगला संवाद देखील निर्माण करतो. आर्किटेक्ट डिझाइनचा हेतू स्पष्ट करू शकतात, अभियंते कार्यप्रदर्शन आवश्यकता परिभाषित करू शकतात, खरेदी संघ तांत्रिक कॉन्फिगरेशनची तुलना करू शकतात, उत्पादक अचूक उत्पादन दस्तऐवज तयार करू शकतात आणि इंस्टॉलर इंटरफेस तपशीलांच्या स्पष्ट संचावरून कार्य करू शकतात.
संरचनात्मक कार्यप्रदर्शन, स्वच्छ आर्किटेक्चरल रेषा, हवामान व्यवस्थापन, लवचिक फिनिश आणि व्यावहारिक दीर्घकालीन ऑपरेशन यांचे संयोजन आवश्यक असलेल्या प्रकल्पांसाठी, काळजीपूर्वक इंजिनियर केलेल्या ॲल्युमिनियम प्रणाली एक बहुमुखी पाया प्रदान करतात. मुख्य गोष्ट म्हणजे सर्वात क्लिष्ट कॉन्फिगरेशन निवडणे नाही, तर इमारत, वातावरण आणि लोक ज्या पद्धतीने जागा वापरतील त्यांच्याशी जुळणारे कॉन्फिगरेशन निवडणे.
आपल्या प्रकल्पासाठी तांत्रिक कॉन्फिगरेशन आवश्यक आहे?
प्रोजेक्ट-विशिष्ट प्रोफाइल निवड, ओपनिंग कॉन्फिगरेशन, ग्लेझिंग कंपॅटिबिलिटी, पृष्ठभाग पूर्ण करणे आणि सानुकूलित वास्तुशास्त्रीय आवश्यकतांसाठी,आमच्याशी संपर्क साधानिर्माता संघाशी तांत्रिक तपशीलांवर चर्चा करण्यासाठी.
